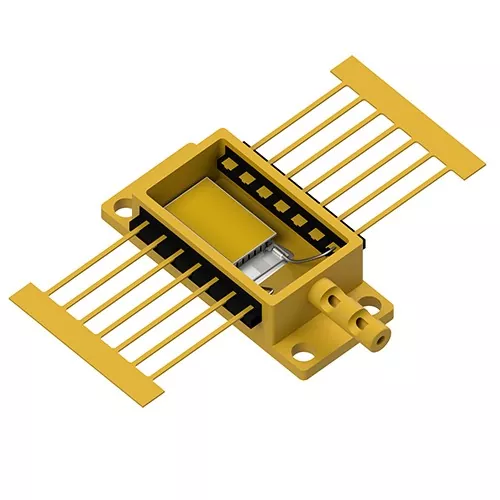

ペルチェ冷却アセンブリ

導入

X-Meritan のペルチェ アセンブリは、最新のフォトニクスおよび医療診断の厳格な温度制御要件を満たすように設計された高性能冷却モジュールです。このペルチェ アセンブリは高度な半導体技術を利用して、機械冷却のメンテナンスを必要とせずにソリッドステートの冷却と加熱を提供します。専門メーカーとして、X-Meritan はヒートシンク アセンブリ オプションを備えた統合モジュールを提供し、ポータブル冷蔵庫、自動車レーダー、およびハイテク実験室システムにシームレスに適合するコンパクトで耐久性のある熱ソリューションを提供します。

製品パラメータ

主な利点

● 超小型・薄型

構造設計はスペースに制約のあるデバイス向けに最適化されており、従来のかさばるシステムが収まらない光学モジュールやポータブル医療機器にアセンブリを簡単に組み込むことができます。

● 迅速な熱応答

起動時間を必要とするコンプレッサーベースのユニットとは異なり、このアセンブリは電源投入後ほぼ瞬時に大きな温度差を形成し、即時の熱安定化を保証します。

● 洗練された温度精度

入力電流を正確に調整することで、ユーザーは冷却または加熱の電力をきめ細かく制御でき、精密電子機器の最も厳しい公差に適合できます。

● ソリッドステートの信頼性

内部に可動部品がないため、このアセンブリは動作ノイズと機械振動を根本的に排除し、故障の可能性とメンテナンスコストを大幅に削減します。

製品構造

- 高性能セラミック基板:中間層にはアルミナまたは窒化アルミニウムセラミックシートを使用しており、優れた絶縁性と高い熱伝導性によりチップを固定し、効率よく熱を伝えます。
- 最先端の半導体熱電対:コアは、精密溶接によって直列に接続された P タイプと N タイプの熱電対のペアで構成され、熱伝達の基本的なペルチェ効果を可能にします。
-保護シーラントのカプセル化:内部構造全体が特殊なシーラントで封止されており、湿気による侵食や酸化に耐え、さまざまな環境での長期耐久性を保証します。
- 丈夫な電気リード線:高電流動作と産業用または車載システム内での安全な回路統合向けに設計された耐久性のある外部リードを装備しています。

パフォーマンス上の利点

大幅な温度勾配: ペルチェ アセンブリは 60 ～ 70 °C の最大温度差 ($\Delta T_{max}$) を達成でき、室温が高い環境でも強力な局所冷却を提供します。
安定した長期動作: 厳格な連続実行テストでは、時間の経過による重大なパフォーマンスの低下は示されず、医療機器および産業機器の長期にわたる信頼性の高い動作が保証されます。
幅広い電圧適応性: グリッド電圧のわずかな変動でも正常に動作するように設計されており、不安定な電力条件や自動車の電源システムのシナリオに高度に適応できます。
最適化されたエネルギー効率: 同じクラスの標準的な熱電モジュールと比較して、より低い消費電力で顕著な放熱と冷却効果を実現します。

設置とメンテナンスのポイント

1. 接触面が完全に平らであることを確認し、サーマル グリースを均一に塗布します。セラミックプレートに亀裂が生じる可能性がある圧力の不均衡を防ぐために、ネジは対称的に締める必要があります。
2. ホットエンドには、熱の蓄積を防ぐために十分な仕様のヒートシンクが装備されている必要があります。適切な放熱がないと、コンポーネントが直ちに焼損する可能性があります。
3. 湿気の多い環境では、酸化を防ぐために配線とエッジに適切な防水および防湿処理が施されていることを確認してください。
4. 空気の遮断を防ぎ、アセンブリの寿命が続くまで高い熱交換効率を維持するために、ラジエーター/ヒートシンクからほこりを定期的に取り除きます。

エクスメリタンについて

1. 6 人の博士号が率いる研究開発部隊と 200 人を超える生産チームに支えられ、当社は高度な半導体冷却技術を専門としています。

2. 当社のペルチェ アセンブリはフォトニクス業界の厳格な品質管理基準に準拠しており、耐久性、高性能、ユーザーフレンドリーであることが保証されています。
3. 信頼できる中国のメーカーおよびサプライヤーとして、当社は工場直接価格設定、卸売サービス、および競争力のある割引価格で購入できる包括的な価格リストを提供します。
4. 光通信から自動車レーダーまで、当社は専門的な技術サポートと信頼できるサプライチェーンを提供し、即時販売できるよう多くの需要の高いフォトニクス製品を在庫しています。
