X-Meritan は、マイクロ熱電クーラーを備えた中国品質のアセンブリの専門サプライヤーです。当社は、マイクロ熱電冷却器を備えた信頼性の高いアセンブリを世界中の顧客に提供するだけでなく、付加価値サービスも提供します。当社の重要な利点技術を使用して、TO-8、TO-39、BTF、BOX などの標準パッケージまたは特別に設計されたパッケージに熱電冷却器を取り付けます。これらは、光電子アプリケーション用の熱電冷却レーザー ダイオード、検出器、センサーに使用される最も人気のあるヘッドとパッケージです。
X-Meritan のマイクロ熱電クーラーを備えたアセンブリは、マイクロ熱管理と精密パッケージング技術の高度な統合を表しています。当社は、BTF レーザー パッケージ、TO-8、TO-39 用の熱電冷却などの熱電冷却器を標準または特別に設計されたハウジングに取り付けるために主要な利点テクノロジーを使用しています。 X-Meritan は、モジュールを金属ガラスまたは金属セラミックのパッケージにシームレスに統合することにより、最新の通信およびセンシング用途で使用される高性能レーザー ダイオード、検出器、センサーに必要な重要な熱安定性を提供します。
当社は、TO パッケージおよびその他の高信頼性エンクロージャへの Micro-TEC 統合を専門としており、オプトエレクトロニクス コンポーネント向けの高度なソリッドステート冷却ソリューションを提供しています。当社の専門家チームは、すべてのユニットが厳しい信頼性基準を満たしていることを保証し、オプトエレクトロニクス用のBOXパッケージで高性能のカスタムTECアセンブリを当社の専門工場から世界の産業および航空宇宙パートナーに直接提供します。

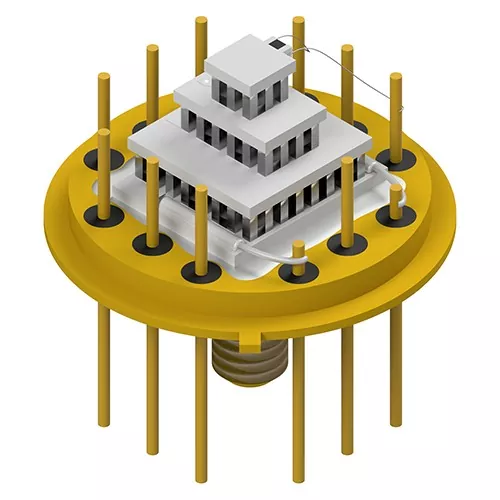

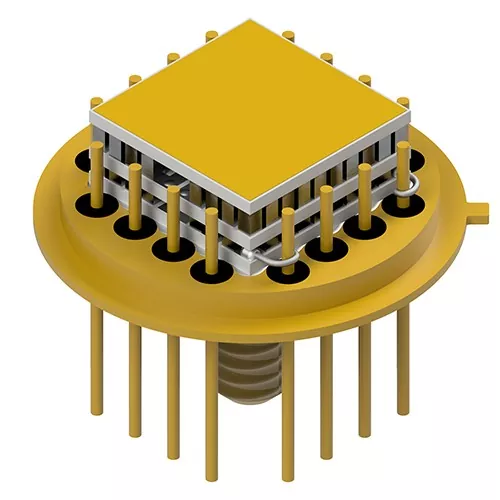

精密TO取り付け：マイクロ熱電冷却器を備えたアセンブリは、IR および XRF 検出器の特定の要件を満たすために、さまざまなピン構成で TO ヘッダーに細心の注意を払って取り付けられています。

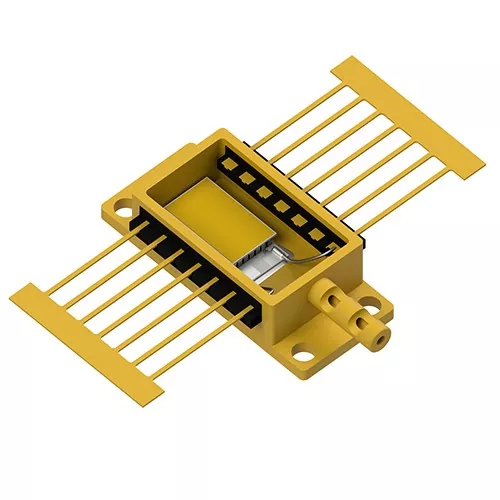

高出力レーザーのサポート:これには、高出力レーザー モジュールに関連する高熱負荷に対処するように設計された HHL および BTF パッケージ用の特殊な取り付けが含まれています。
HTCC および LTCC テクノロジー:光検出器アレイに金属セラミックのパッケージング技術を利用し、複雑な半導体デバイスに堅牢で熱効率の高い環境を提供します。
共同開発パッケージ：コンセプト設計、材料の選択からプロトタイピングまでの共同開発プロセスを提供し、最終アセンブリがすべての技術仕様に準拠していることを保証します。
TO (トランジスタ形式) は、通信、赤外線、XRF、その他のタイプの検出器に最も一般的に使用されるパッケージ形式です。 TO-13 タイプのハウジングの基本材質は通常、コバール合金またはニッケル金メッキ鋼です。 X-Meritan Company は、さまざまなピンを備えた TO コネクタ用の熱電対コンポーネントを製造しています。これらのコネクタのピンは、標準 (円筒) 形状にすることも、ワイヤ溶接を簡素化するために平端またはスパイク形状にすることもできます。
表の通りTOサービスをご提供可能です。当社の設置サービスは非常に柔軟です。当社には高品質の製品を提供できる非常に信頼できるTOサプライヤーがいます。 TOサービスによる設置もお任せください。
|
ヘッダ |
材料 |
ピン |
アプリケーション |
TECタイプ |
|
TO-8型 |
コバール |
6、12、または 16 |
IR、XRF、その他のタイプの検出器 |
|
|
TO-39 |
コバール |
6、8、またはその他 |
IR、XRF、その他のタイプの検出器 |
1段から2段まで |
|
TO-46 |
コバール |
5または6ピン |
VCSEL、小型センサー |
シンゲルステージ |
|
TO-66 |
コバール |
6ピンまたは9ピン |
IR、XRF、その他のタイプの検出器 |
1段～4段 |
|
TO-37 |
コバール |
6ピンまたは9ピン |
IR、XRF、その他のタイプの検出器 |
1段から2段まで |
|
TO-13 |
コバール |
6、12、または 16 |
IR、XRF、その他のタイプの検出器 |
1段から2段まで |
TOタイプのパッケージングに加えて、HHL、BTF、PS-28、TOSA、HTCC<CCなどの他のより複雑な大規模パッケージング製品も提供できます。これにより、お客様はより多くの選択肢を得ることができます。
これらのパッケージングの主な用途には、レーザー モジュール、高出力レーザー モジュール、検出器、センサーなどがあります。 TOSA は電気通信分野でより一般的です。光検出器アレイには、HTCC および LTCC タイプの金属セラミック パッケージが使用されます。 X-Meritan は、センサー アレイのダーク ノイズを低減するために、標準パッケージに熱電モジュールを取り付ける技術を備えています。
|
ヘッダ |
材料 |
ピン |
アプリケーション |
|
HHL |
コバール、スチール、銅モリブデン |
高出力レーザーモジュール |
|
|
BTF |
銅タングステンベースのコバール |
14ピン |
レーザーモジュール |
|
PS-28、 |
ニッケルと金メッキのコバール |
28ピン |
検出器とセンサー |
|
土佐 |
銅タングステンを使用したコバール |
|
電気通信 |
|
HTCC<CC |
金属セラミック |
|
光検出器アレイ。 |
● マイクロ熱電クーラーを備えたアセンブリ
このソリューションは、マイクロモジュールを高信頼性パッケージに正確に組み立てることを可能にし、敏感なコンポーネントの最適な熱接触と長期安定性を保証します。
● 広範なパッケージ互換性
TO-8、TO-39、BTF、BOX パッケージなどの幅広い業界標準ヘッダーをサポートしており、さまざまなオプトエレクトロニクス アプリケーションに多用途に使用できます。
● 高度な材料統合
コバール、ニッケルメッキ、金メッキの鋼材を使用しており、検出器筐体内の優れた材料適合性と高真空の完全性を保証します。
● ダークノイズの最小化
センサーアレイのダークノイズを効果的に低減するアクティブ冷却を提供し、光検出器アプリケーションの信号対雑音比を大幅に向上させます。

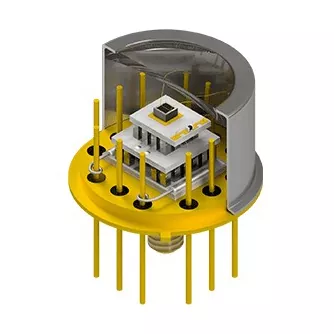

● 柔軟なヘッダー構成
標準的な円筒形、平らな端、または爪の形状などのカスタマイズ可能なヘッダー ピンを備えており、ワイヤ ボンディングと顧客固有の PCB への統合を簡素化します。
1. X-Meritan は、熱電業界における 10 年間の専門知識を活用して、マイクロ熱電クーラーを備えた信頼性の高いアセンブリを提供します。
2. 顧客の要件に応じた完全なオーダーメイドの設計が可能となり、最も複雑な熱管理の課題にも確実に対処できます。
3. 厳格な性能および信頼性基準に準拠しており、当社の製品はミッションクリティカルな航空宇宙および産業用電子アプリケーションのシナリオに適しています。
4. 中国の製造効率とハイエンドエンジニアリングを組み合わせて、世界中のプロフェッショナル向け冷却アセンブリに最高のコストパフォーマンス比を提供します。
