マイクロ熱電クーラーを備えたアセンブリは、コンパクト、正確、信頼性の高い温度管理を必要とする業界にとって重要なソリューションとなっています。赤外線検出器やレーザー システムから医療用画像機器や産業用センサーに至るまで、これらの冷却アセンブリは温度に敏感なコンポーネントを安定させると同時に、システムのパフォーマンスを向上させ、動作寿命を延長します。
この記事では、マイクロ熱電冷却アセンブリの仕組み、その利点、一般的な業界用途、主要な設計上の考慮事項、材料の選択、熱の課題、将来の開発トレンドについて説明します。また、信頼できる熱管理ソリューションを求めるエンジニア、OEM バイヤー、システム設計者に実践的なガイダンスも提供します。

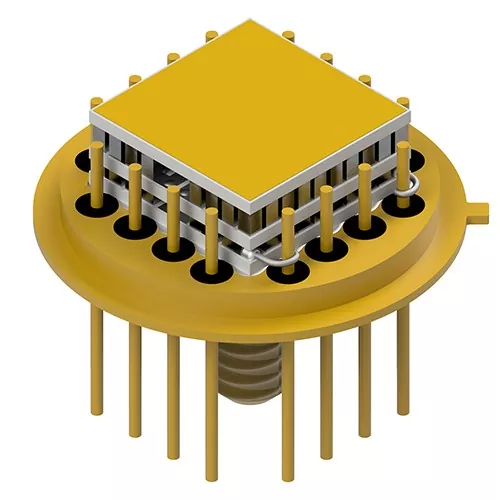

マイクロ熱電クーラーを備えたアセンブリは、高感度の電子および光学コンポーネントの温度を正確に制御するように設計されたコンパクトな熱管理システムです。これらのアセンブリは通常、マイクロ熱電モジュール、ヒートシンク、センサー、サーマルインターフェース材料、および電子制御回路を単一のコンパクトなパッケージに統合します。
コンプレッサーと冷媒に依存する従来の冷凍システムとは異なり、熱電クーラーはペルチェ効果を利用して、電流が半導体材料を流れるときにデバイスの一方の側からもう一方の側に熱を伝達します。
マイクロ熱電冷却アセンブリは、次のような用途で特に価値があります。
これらのシステムは一般に、赤外線センサー、レーザー ダイオード、CCD カメラ、生物医学機器、航空宇宙検出器、および光通信デバイスに統合されています。
マイクロ熱電クーラーの核となる動作原理は熱電効果です。直流電流が半導体接合部を通過すると、熱は片側で吸収され、反対側で放出されます。
コールド側はターゲット コンポーネントを冷却し、ホット側はヒートシンクまたはサーマル スプレッダを通じて熱を放散します。
| 成分 | 関数 |
|---|---|
| 熱電モジュール | 電流を利用して熱を伝達する |
| ヒートシンク | 高温側からの熱を放散します |
| 温度センサー | システム温度を監視します |
| 制御回路 | 冷却性能を調整します |
| サーマルインターフェースマテリアル | 熱伝達効率の向上 |
冷却応答は電気的に制御されるため、これらのアセンブリは摂氏数分の一以内で非常に正確な温度制御を達成できます。
マイクロ熱電冷却アセンブリは、従来の冷却方法では達成できないことが多かった複数の利点をもたらします。
Micro TEC アセンブリは非常にコンパクトなので、ポータブル電子機器、小型センサー、スペースに制約のある機器に適しています。
これらのアセンブリは、検出器の精度と光学的安定性に不可欠な非常に安定した温度制御を提供します。
コンプレッサーや機械部品がないため、振動、騒音、メンテナンスの必要性が軽減されます。
マイクロ熱電システムは、動的な動作条件に基づいて温度を迅速に調整できます。
さらに、システム寿命の向上、メンテナンスコストの削減、汚染リスクの軽減、過酷な環境条件下での信頼性の高い動作などの利点もあります。
マイクロ熱電クーラーを備えたアセンブリは、熱精度と安定した動作条件が重要な業界で広く使用されています。
| 業界 | 代表的な用途 |
|---|---|
| 医療機器 | PCR システム、イメージング検出器、バイオセンサー |
| フォトニクス | レーザーダイオード、光トランシーバー |
| 防衛および航空宇宙 | 赤外線イメージング、暗視システム |
| 科学研究 | 精密検出器および分析機器 |
| 電気通信 | 光ファイバー伝送モジュール |
| 産業オートメーション | 高精度センサーと検査システム |
小型エレクトロニクスと高度な光学システムに対する需要の高まりにより、世界中で熱電冷却アセンブリの急速な採用が促進され続けています。
高性能の熱電冷却アセンブリは、複数の設計要素を統合したソリューションに統合します。
全体的なアセンブリ設計では、冷却効率、熱抵抗、電力消費、および物理的なサイズ制限のバランスを取る必要があります。
慎重にシステムを統合することで、熱漏れ、結露、パフォーマンスの不安定性を回避できます。
適切なマイクロ熱電冷却アセンブリを選択するには、複数の熱要因と動作要因を評価する必要があります。
エンジニアは以下を慎重に評価する必要があります。
不適切な選択をすると、冷却不足、熱的不安定、結露による損傷、または過剰な電力消費が発生する可能性があります。
高感度の検出器アプリケーションの場合、カスタム設計アセンブリは熱経路を最適化し、機械的ストレスを最小限に抑えるため、標準の既製モジュールよりも優れたパフォーマンスを提供することがよくあります。
マイクロ熱電アセンブリは優れた精度を提供しますが、いくつかの工学的課題に対処する必要があります。
温度が周囲の露点レベルを下回ると、結露が発生し、敏感な電子機器に損傷を与える可能性があります。
高温側から熱を効率的に除去することが重要です。放熱が悪いと冷却効率が低下し、システムが過熱する可能性があります。
加熱と冷却のサイクルを繰り返すと、はんだ接合部や半導体材料に機械的ストレスが生じる可能性があります。
マイクロ熱電クーラーは、大きな冷却負荷に対してコンプレッサーベースのシステムほどエネルギー効率が良いとは限りません。適切なシステムの最適化が不可欠です。
高度な熱シミュレーションと慎重なアセンブリ設計により、長期的な信頼性を向上させながら、これらのリスクを最小限に抑えることができます。
材料の選択は、熱電冷却アセンブリの効率と耐久性に大きな役割を果たします。
| 材料 | 目的 |
|---|---|
| テルル化ビスマス | 高い熱電効率 |
| 窒化アルミニウム | 優れた熱伝導性と断熱性 |
| 銅 | 効率的な熱伝達 |
| セラミック基板 | 電気絶縁性と構造的安定性 |
| グラファイトサーマルパッド | 強化された界面の熱伝導 |
最新の材料工学により、冷却効率、小型化能力、長期耐久性が向上し続けています。
| 特徴 | マイクロ熱電冷却 | 従来のコンプレッサー冷却 |
|---|---|---|
| ノイズ | 静けさ | 機械的なノイズが存在する |
| 振動 | なし | 振動の可能性 |
| サイズ | コンパクト | より大規模なシステム |
| 精度 | 非常に高い | 適度 |
| メンテナンス | 低い | より高い |
| 冷媒 | 不要 | 必須 |
コンパクトで高精度のシステムの場合、熱電アセンブリは、大規模な冷却効率が多少低いにもかかわらず、優れた性能を提供することがよくあります。
マイクロ熱電冷却アセンブリの将来は、小型エレクトロニクス、人工知能システム、航空宇宙計装、および次世代光通信技術の進歩と強く結びついています。
新しいトレンドには次のようなものがあります。
精密エレクトロニクスが進化し続けるにつれて、熱安定性の要件はさらに厳しくなり、先進的なマイクロ熱電アセンブリの重要性がさらに高まります。
はい。システム設計と熱負荷に応じて、多くの熱電アセンブリは 0°C 未満の温度を達成できます。
はい。可動部品が含まれていないため、多くの場合、最小限のメンテナンスで優れた長期信頼性が得られます。
医療画像、航空宇宙、フォトニクス、電気通信、産業オートメーション、科学機器はすべて、高精度の熱電冷却に大きく依存しています。
絶対に。多くのメーカーが、特定の熱負荷、寸法、環境条件、統合要件に合わせて最適化されたカスタム冷却アセンブリを提供しています。
非効率的な熱放散は冷却効率とシステム全体の安定性を大幅に低下させる可能性があるため、ヒートシンクのパフォーマンスは非常に重要です。
マイクロ熱電クーラーを使用したアセンブリは、最新の精密エレクトロニクスおよび熱管理システムにとって不可欠な技術となっています。コンパクトな構造、振動のない動作、正確な温度調整、長い動作寿命により、多くの業界にわたる要求の厳しい用途に最適です。
より高い集積密度とより高い熱感度に向けて技術が進歩し続けるにつれて、専門的に設計された熱電冷却アセンブリは、性能の安定性と機器の信頼性を維持する上でさらに重要な役割を果たすことになります。
福州Xメリタンテクノロジー株式会社は、高性能検出器システム、光学デバイス、産業用精密アプリケーション向けに設計された高度なマイクロ熱電冷却ソリューションを専門としています。同社は、広範なエンジニアリングの専門知識とカスタマイズされた熱管理機能により、世界中の顧客が信頼性の高い効率的な冷却パフォーマンスを実現できるよう支援しています。
お問い合わせ今日は、検出器、光学システム、医療機器、または産業用途向けのマイクロ熱電冷却器を備えたカスタマイズされたアセンブリについて話し合います。
