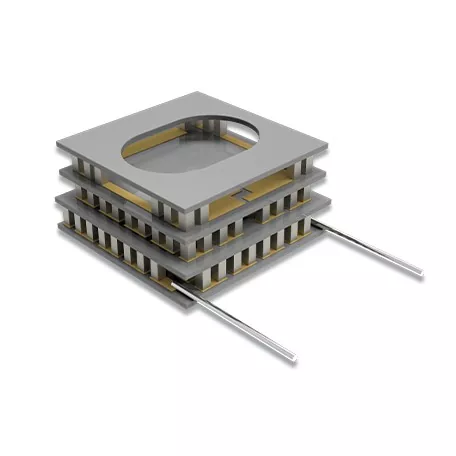

2 段熱電冷却器

X-Meritan が自社開発した 2 段階サーモエレクトリック クーラーは、独自の 2 層直列構造を採用しています。第 1 段階のモジュールは、第 2 段階の予冷環境を作成し、単一段階の冷却では達成できない深さの温度差を可能にします。高性能 2 ステージ熱電クーラーの専門サプライヤーとして、X-Meritan は厳格な熱ストレス試験を経て、すべてのデュアル ステージ熱電クーラー ペルチェ モジュールを製造しています。これにより、可動部品や冷媒のない純粋なソリッドステート動作でも、静かで振動のない冷却性能が維持されます。このデバイスは直流駆動のみを必要とします。コンパクトなセラミック基板構造により、スペース、重量、長期信頼性に対する厳しい要求が求められる研究分野や産業分野に最適です。

2層結合技術解析

Two Stages Thermoelectric Coolers の核心は、正確な熱的および機械的バランス設計にあります。

● 高性能セラミック基板：高純度の酸化アルミニウム (Al2O3) セラミックで作られており、優れた電気絶縁性と熱伝導性を誇り、コールドエンドからホットエンドへの効率的かつ指向性のある熱伝達を保証します。

● 高精度 P-N カップリング アーム:内部は高いZT値を持つP型およびN型半導体材料で構成されており、深い放熱を実現するための核となります。西安テクノロジーは独自に開発した材料配合により、低温域における材料の熱交換効率を高めました。

● 分流および熱結合構造:分流ブレードは各カップリング アームを接続して電気回路を形成します。 2 ステージ構造により、第 1 ステージと第 2 ステージが物理的に厳密に位置合わせされ、熱抵抗が極めて低い熱結合インターフェースが形成されます。

● 産業グレードの電源リード:外部直流電源との接続には専用線を使用しており、高真空や高湿度などの特殊な環境下でも安定した電力供給を実現します。

X-Meritanの生産能力と物流サポート

1. 西安テクノロジーは独自の生産施設を持ち、中国の電熱材料の専門サプライヤーです。当社はモジュールを組み立てるだけでなく、上流の半導体インゴット製造プロセスも管理しており、よりコスト効率の高い極低温ソリューションをお客様に提供できるようにしています。

2. デュアルステージモジュールの標準モデルについては、定期的に在庫を保有しております。確立された生産スケジュール システムにより、標準的な注文を迅速に出荷できるため、研究開発と調達のサイクルが大幅に短縮されます。

3. 精密半導体デバイスについては、帯電防止、防湿性に優れた真空包装を採用しております。これにより、長距離の国際輸送中に製品が電気的干渉や湿気による損傷から保護されます。

4. 豊富な国際貨物取り扱い経験により、DHLやFedExなどの有名な物流会社との深い協力関係があり、中国からの高品質の速達サービスを提供しています。当社は、輸出資格や通関手続きに関する懸念を解消し、商品の量に応じて最も費用対効果の高い航空または陸上輸送ソリューションを提供できます。

5. 現在、この製品はヨーロッパ、東南アジア、北米の市場に輸出されており、複数のフォーチュン 500 企業や主要な研究機関にサービスを提供しています。

製品の用途

当社の 2 段階熱電冷却器は、次の分野で広く応用されています。

- 赤外線検出、CCDセンサーノイズ低減

- 航空宇宙、衛星通信機器

- 医療生化学分析、実験室用超低温コールドステージ

・電子部品の低温特性試験

よくある質問

Q: 深冷却のために単段ではなく二段構造が選ばれるのはなぜですか?

A: 単段 TEC の温度差 (デルタ T) は材料の物理的特性によって制限され、通常、周囲温度で摂氏マイナス 50 度未満に到達するのは困難です。この 2 段構造はカスケード効果を利用しており、第 1 段で環境熱負荷の大部分を負担し、第 2 段でさらに低い基準点の温度を下げることで、単段冷却の限界を突破します。

Q: 2 ステージサーモエレクトリッククーラーを取り付けるときに最も重要な操作は何ですか?

A: 放熱は 2 ステージ モジュールの生命線です。 2 段 TEC のホットエンドの熱出力は 1 段製品の発熱量 (2 段回路の総消費電力を含む) よりもはるかに大きいため、高性能ヒートシンクまたは水冷システムを装備する必要があります。ホットエンドからの熱出力がスムーズでないと熱が急速に蓄積し、コールドエンドの温度が上昇し、内部のカップリング構造が損傷することもあります。
