X-Meritan は、標準クーラー用の中国品質の TCB-NA 温度コントローラーの専門サプライヤーです。高いコストパフォーマンスと信頼性を目指して設計された高精度 TCB-NA 温度コントローラー ボードは、レーザー ダイオードやさまざまなスマート家電製品を安定化するための理想的なソリューションです。 X-Meritan は、中国で確立した製造専門知識を活用して、機能の多様性と手頃な価格のバランスをとった耐久性のある温度制御用 TCB-NA 半導体クーラー ボードをグローバル パートナーに提供しています。

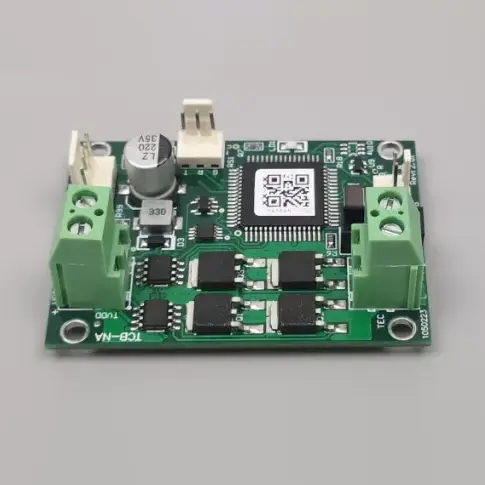

X-Meritan が中国のサプライヤーとして製造する標準クーラー用 TCB-NA 温度コントローラーは、一般的な産業用および商業用冷却要件に合わせて設計された多用途の熱管理モジュールです。標準クーラー用のこの TCB-NA 温度コントローラーは、双方向制御アーキテクチャを通じて正確な調整を容易にし、加熱モードと冷却モード間のシームレスな移行を可能にします。信頼できるソリューション パートナーとして、X-Meritan は標準電源で効果的に動作するようにこのシリーズを最適化し、既存のハードウェア エコシステムへの簡単な統合を保証するユーザー フレンドリーな ASCII シリアル インターフェイスを提供します。
|
パラメータ |
仕様 |
|
ボード電源電圧 |
4.5 ～ 27V (TEC 電圧と一致する必要があります) |
|
TEC電圧 |
5V～27V (電源電圧以上である必要があります) |
|
TEC電流 |
0～10A |
|
温度センサー |
10K NTC (デフォルトの B 値: 3950、実際の B 値は無制限です。絶対温度のみに影響し、制御精度には影響しません) |
|
温度制御精度 |
±0.1℃ |
|
設定温度精度 |
±0.1℃ |
|
温度測定範囲 |
-30℃～+147℃ |
|
制御温度範囲 |
-20℃～+100℃ |
|
デフォルトの工場設定温度 |
25°C (ご要望に応じてカスタマイズ可能) |
|
寸法 (長さ×幅×高さ) |
60mm × 42mm × 26.5mm (基板上 22mm、PCB 厚さ 1.5mm、ピン下 ≤3mm) |
双方向の熱管理
TECパラメータの柔軟な構成により加熱モードと冷却モードの両方をサポートし、幅広い周囲条件と目標温度に適応できます。
標準化されたシリアル通信
温度設定とリアルタイム監視は、標準の ASCII プロトコルを介して簡単に管理でき、Windows ハイパーターミナルなどの一般的なシリアル ツールと互換性があるため、迅速な展開が可能です。
包括的な信号インターフェース
アラーム信号と「準備完了」ステータス用の専用出力と、TEC シャットダウン用の制御入力が含まれており、システム全体の安全性と自動化の可能性を高めます。
安定したON/OFFレギュレーション
実証済みの制御方法を利用して信頼性の高い温度維持を保証し、レーザー ダイオードや実験装置などの敏感なコンポーネントに一貫した熱環境を提供します。
高いコストパフォーマンス
大規模な産業用途やスマート アプライアンスの製造において経済的に実行可能な選択肢でありながら、必須の高精度制御機能を提供するように設計されています。
標準クーラー用 TCB-NA 温度コントローラーは、標準熱電クーラー用に調整された簡単かつ効果的な ON/OFF 制御ロジックを使用して動作します。システムは、接続されたセンサーを介して温度を監視し、内部プロセッサを介してユーザー定義の設定値と比較します。この偏差に基づいて、コントローラーは TEC への電力の流れを双方向で管理し、必要に応じて電流を反転して加熱と冷却を切り替えます。このモデルは標準アプリケーションに堅牢な安定性を提供しますが、シンプルさを重視して設計されており、出力電圧が入力電源に直接追従して冷却要素への電力供給を最大化できます。
Q: TCB-NA の電源電圧に関する重要な考慮事項は何ですか?
A: 当社の高度な NE または NC シリーズとは異なり、標準クーラー用 TCB-NA 温度コントローラーには内部出力電圧制限機能がありません。したがって、コンポーネントの過負荷を防ぐために、供給電圧が TEC の定格電圧以下であることを確認する必要があります。
Q: TCB-NA はシステム電力の安定性にどのような影響を与えますか?
A： 本コントローラのスイッチング方式により、接続するスイッチング電源のリップルが増加する可能性があります。システムに電磁干渉に敏感な他のボードが含まれている場合は、データの整合性とボードの安定性を維持するために、TCB-NA に個別に電力を供給することをお勧めします。
Q: TCB-NE モデルではなく TCB-NA を選択する必要があるのはどのような場合ですか?
A: 標準クーラー用 TCB-NA 温度コントローラーは、コスト効率と標準精度が優先されるアプリケーションに最適です。プロジェクトで最大のエネルギー効率またははるかに高い温度分解能が必要な場合は、TCB-NE シリーズにアップグレードすることをお勧めします。
1. 多くの代理店とは異なり、X-Meritan は中国で独自の専用工場を運営しており、PCB の組み立てからすべての TCB-NA ユニットの最終校正に至るまで、生産プロセス全体を直接監視することができます。
2. 熱管理分野での豊富な経験により、当社はレーザー ダイオードおよび医療機器業界からの実世界のフィードバックに基づいてコントローラーを最適化し、長期耐久性を優先したハードウェア設計を保証します。
3. 私たちにご相談いただくと、ハードウェアを設計するエンジニアと直接話すことになります。当社は、TEC 過負荷のリスクを防ぐために、電源リップル管理と電圧マッチングに関する正確な技術ガイダンスを提供します。
4. 専門的な海外物流チームを管理し、標準コンポーネントの安定した在庫を維持することにより、調達サイクルを効果的に短縮し、従来の国際小売業者よりも競争力のある価格を提供します。
5. 当社の製品は厳格な工業規格に基づいて製造されており、標準クーラー用 TCB-NA 温度コントローラーが複雑なシステム統合に必要な電磁適合性 (EMC) 要件を一貫して満たしていることを保証します。
