Xメリタン は、高度な熱管理ソリューションの提供を専門としています。4 段熱電冷却器は、半導体製造、医療機器、光学システム、航空宇宙技術、実験器具などの業界における正確な温度制御に対する需要の高まりに応えるように設計されています。プロの熱電冷却サプライヤーとして、Xメリタンは、世界中の産業用途に優れた冷却能力、コンパクトな構造、信頼性の高い動作を提供する高性能マルチステージ TEC ソリューションに焦点を当てています。
4 ステージ熱電冷却器は、現在利用可能な最も高度な熱電冷却技術の 1 つです。 4 つの熱電冷却層を 1 つのデバイスに統合することにより、これらのクーラーは、従来の 1 段または複数段の TEC モジュールと比較して、大幅に大きな温度差を実現します。この記事では、4 段階熱電冷却技術の動作原理、技術的利点、応用分野、性能特性、および選択の考慮事項について説明します。また、高品質の熱電ソリューションが正確で安定した温度制御を必要とする産業にとって不可欠である理由も強調します。

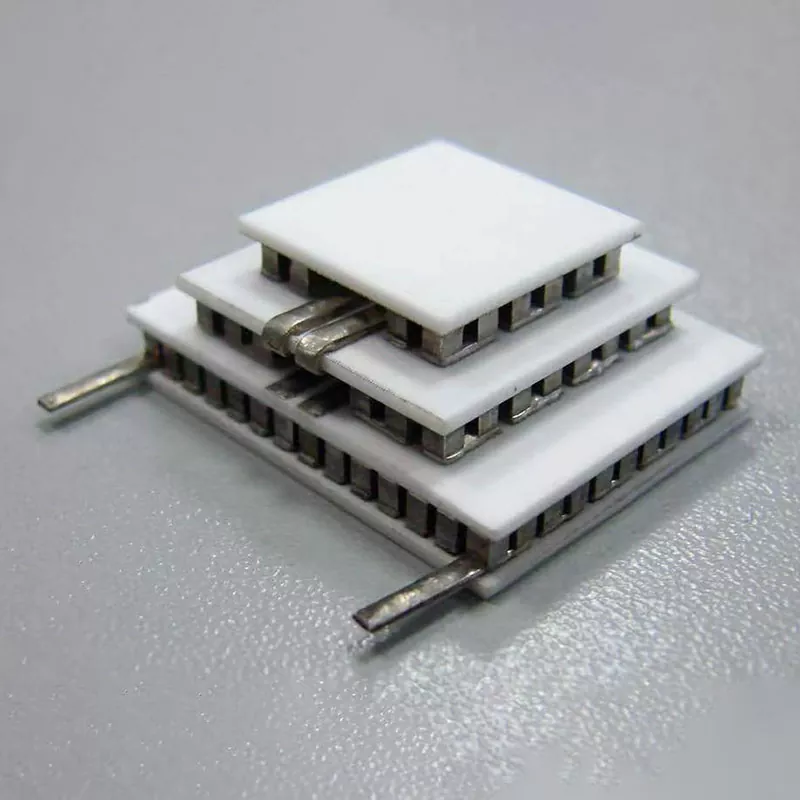

4 ステージ熱電クーラーは、4 つの積み重ねられた冷却ステージで構成される特殊な熱電モジュールです。通常 1 つまたは 2 つのステージを含む従来の熱電デバイスとは異なり、4 ステージ TEC テクノロジーは、複数の半導体層を介して熱を伝達することにより温度差性能を強化します。
コア技術はペルチェ効果に基づいています。電流が半導体材料を通過すると、モジュールの片側から熱が吸収され、反対側から放出されます。 4 つの冷却ステージを組み合わせることで、システムはより強力な熱ポンピング効果を生み出し、正確な制御を維持しながら極低温に到達することができます。
これらの高度な TEC モジュールは、従来の冷却方法では十分な温度安定性、コンパクトな寸法、または高速応答時間を提供できないアプリケーションに特に適しています。
4 段熱電冷却器の動作原理は、複数の熱電層をカスケード接続することに基づいています。各ステージは独立したヒートポンプとして機能し、低温側から高温側に熱を伝達します。
スタック設計により、4 段の TEC モジュールは、標準の冷却装置では到達することが困難な温度差を実現できます。ただし、ステージごとに冷却性能と熱管理要件の両方が増加するため、高温側での適切な熱放散が重要です。
4 段熱電冷却器には、高度な産業および科学用途にとって価値のあるいくつかの利点があります。
| 特徴 | 利点 | 代表的な用途 |
|---|---|---|
| 多段冷却構造 | 単段 TEC モジュールと比較して、より大きな温度差を生み出します。 | 光学機器、実験器具 |
| 正確な温度制御 | 機械的振動のない正確な温度調節をサポート | 医療および半導体システム |
| コンパクトなサイズ | 限られた設置スペースでも効率的な冷却を実現 | ポータブル機器およびセンサー |
| 信頼性の高いソリッドステート設計 | 可動コンポーネントがないため、メンテナンスの必要性が軽減されます | 長期にわたる産業運営 |
| 速い熱応答 | 制御信号に従って温度を素早く調整します | 試験および測定機器 |
その他の利点は次のとおりです。
4 ステージ熱電クーラーは、正確で信頼性の高い熱管理を必要とする業界で広く使用されています。コンパクトな構造内で深い冷却を実現できるため、最新のハイテク機器にとって重要なソリューションとなります。
わずかな熱変動がチップの性能や製造精度に影響を与える可能性があるため、半導体製造には非常に安定した温度が必要です。 4 ステージ TEC モジュールは、ウェーハ テスト、レーザー ダイオード冷却、および高精度電子校正システムに一般的に使用されます。
医用画像装置、分析機器、臨床検査装置は、多くの場合、正確な温度制御を必要とします。熱電冷却技術は、従来の冷凍システムのような複雑さを必要とせずに、静かな動作と正確な調整を実現します。
レーザー波長の安定性は温度制御に大きく依存します。 4 段階の TEC ソリューションは、レーザー モジュール、光センサー、フォトニック デバイスの最適な動作条件を維持するのに役立ちます。
航空宇宙システムには、軽量で信頼性が高く、振動のない冷却ソリューションが必要です。ソリッドステート TEC テクノロジーは、要求の厳しい環境でも信頼性の高い熱管理を提供します。
適切な 4 ステージ TEC モジュールを選択するには、熱要件、電気的条件、アプリケーション環境を慎重に評価する必要があります。
専門のサプライヤーが動作条件に応じてカスタマイズされたソリューションを提供できるため、経験豊富な熱電冷却器メーカーと協力することで、顧客はより優れたパフォーマンスを達成できます。
| TECタイプ | 冷却ステージ | 温度差対応能力 | 主な用途 |
|---|---|---|---|
| シングルステージTEC | 1 | 適度 | 一般的な電子冷却 |
| 2段階TEC | 2 | シングルステージよりも高い | 精密機器 |
| 3段階TEC | 3 | 高度な冷却性能 | 光学および科学機器 |
| 4 段熱電冷却器 | 4 | 超高温温度差 | 極度の冷却用途 |
従来の冷却技術と比較して、4 段階熱電システムは、大規模な冷凍能力よりもスペース、信頼性、精度が重要な用途において独自の利点をもたらします。
主な違いは4層のカスケード構造です。ステージが追加されるたびに達成可能な温度差が増加し、4 ステージの TEC モジュールが単一ステージのデバイスよりも深い冷却性能を提供できるようになります。
4 段階の TEC モジュールは、大面積の冷却ではなく精密冷却を目的として設計されています。それらの効率は、熱負荷、動作温度、電気パラメータ、および放熱設計によって異なります。
はい。多くのメーカーは、さまざまな産業ニーズを満たすために、モジュールの寸法、電気仕様、熱性能、統合要件を含むカスタマイズされたソリューションを提供しています。
半導体製造、医療機器、レーザー技術、航空宇宙システム、科学研究などの業界は、4 段階の熱電冷却ソリューションによって提供される正確な温度制御の恩恵を受けています。
4 ステージ熱電クーラーは、正確、コンパクト、信頼性の高い冷却性能を必要とするアプリケーションに高度なソリューションを提供します。これらのモジュールは、多段ペルチェ技術により、要求の厳しい業界向けに優れた温度制御を実現します。専門的な熱電冷却パートナーを選択すると、より優れた製品パフォーマンス、カスタマイズ サポート、および長期的な信頼性が保証されます。機器に高度な冷却ソリューションが必要な場合は、お問い合わせお客様の特定の要件について話し合い、最適な熱電技術ソリューションを見つけてください。
