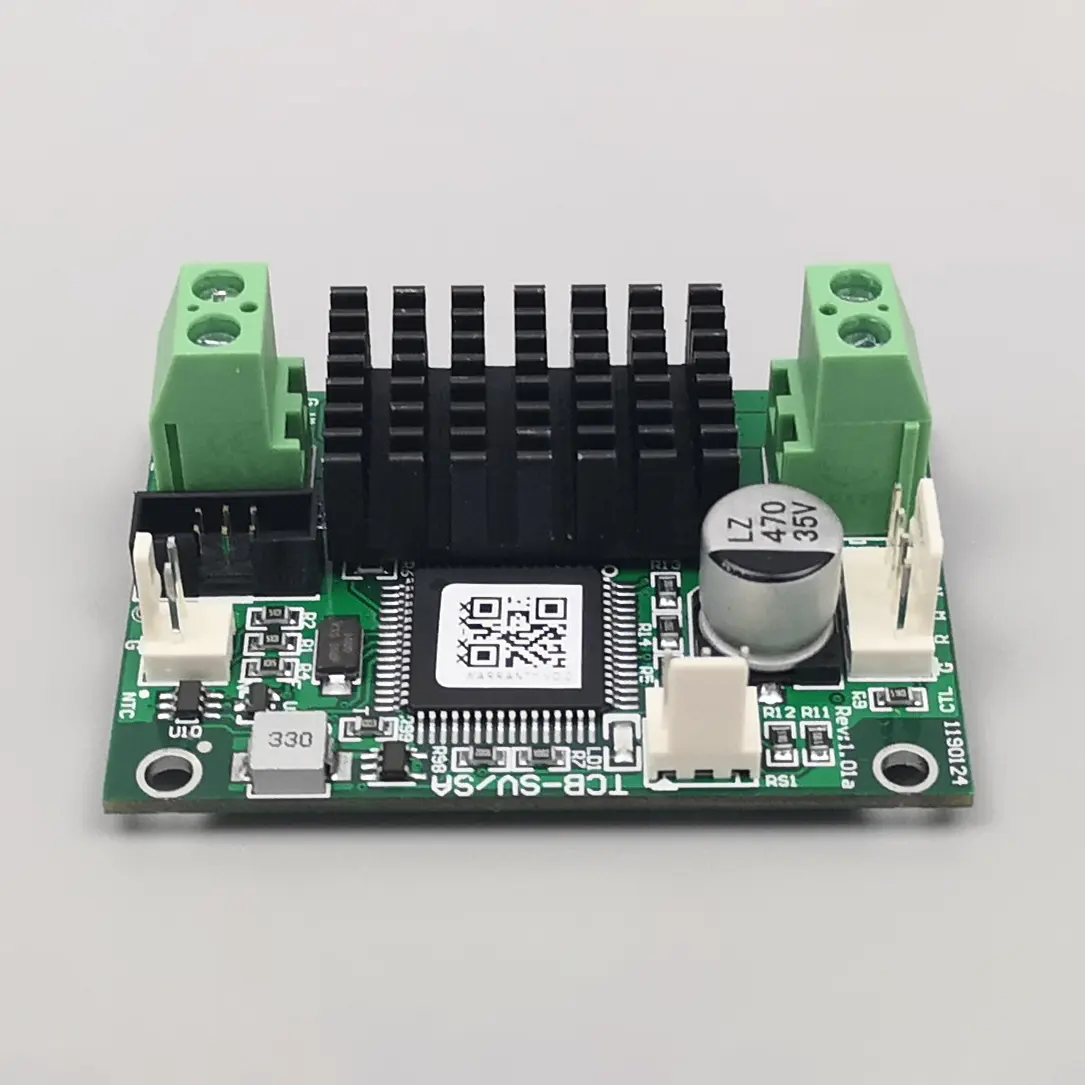

のTCB-SV マイクロTEC用温度調節器は、ハイパーローカル熱管理におけるゲームチェンジャーとして登場しました。超小型の熱電冷却器 (TEC) 用に設計されたこのコントローラーは、高分解能の電流ステアリングとサブミリケルビンの安定性を実現します。この詳細な説明では、そのアーキテクチャ、長所/短所、実際の用途を検討し、エンジニアリングに関するよくある質問に答えます。福州 X-Meritan Technology Co., Ltd. は、このコントローラーを次世代のフォトニックおよび生物医学システムに統合しています。 LiDAR であれ DNA 増幅であれ、TCB‑SV はサイズと精度の魅力的な組み合わせを提供します。
🔬 Micro TEC 用 TCB-SV 温度コントローラーの定義は何ですか?
その制御アーキテクチャはどのようにして汎用 PID より優れているのでしょうか?
TCB-SV は汎用 PID ではありません。適応フィードフォワード ループとマイクロオーム負荷用の線形化出力を採用しています。小型化されたペルチェ素子に存在する寄生抵抗に直接対処します。福州 X-Meritan Technology Co., Ltd. は、薄膜 TEC (最小 2x2 mm) でテストし、リップル < 0.002°C を観察しました。バイポーラ出力により不感帯が排除され、周囲温度に近い極低温または加熱サイクルに最適です。さらに、TCB-SV マイクロTEC用温度調節器には I2C およびアナログ インターフェイスが含まれているため、コンパクトな計測器内にシームレスに組み込まれます。
⚙️ 主要な機能: TCB-SV がマイクロ TEC のパフォーマンスをどのように向上させるか
エンジニアはマイクロ TEC でどのような安定性の数値を期待できますか?
アーリーアダプターと協力して、福州Xメリタンテクノロジー株式会社0.8 A マイクロ TEC を使用した場合、24 時間にわたる長期ドリフトが ±0.005°C 未満であることが文書化されています。このコントローラーは、24 ビット ADC センシングと高速 PWM 平滑化フィルターを採用しています。 0.2 J/K という小さな熱負荷でも発振は発生しません。以下の表は、TCB-SV と従来の温度調節器を比較したものです。
| パラメータ |
TCB-SV (マイクロTEC最適化) |
標準ベンチトップコントローラー |
| 分。 TEC電流分解能 |
0.5mA |
5 ～ 10 mA (標準値) |
| 温度安定性 (10mK 範囲) |
±0.002℃ |
±0.05℃ |
| フォームファクター |
30×30mmモジュール |
1/2ラック 4U |
| バイポーラ/リニア出力 |
はい、シームレスなゼロクロス |
多くの場合、ユニポーラまたはリレー |
📊 TCB-SV 温度コントローラー: 利点と制限事項
それを選択する理由 — そしてどこに注意する必要がありますか?
| ✅ 強み |
⚠️ トレードオフ |
- 超微細な電流分解能 (μTEC に最適)
- 非常に低いノイズ: センサーで < 1 μV
- マイクロ秒応答の適応型 PID
- コンパクトなSMDアセンブリ、簡単な組み込み
- 5 ～ 28 V の幅広い電源供給、高効率
|
- 最大出力 2 A (大型 TEC には対応しません)
- エキゾチックな TEC にはファームウェアのチューニングが必要
- 内蔵グラフィックディスプレイなし (リモートのみ)
- 入力容量レイアウトの影響を受けやすい
- 基本的なオンオフコントローラーよりもコストが高い
|
初期投資が高くても、福州Xメリタンテクノロジー株式会社エネルギーの節約とフォトニクス調整における熱反復の削減により、総所有コストが低下することを強調しています。
🔄 マイクロTECによる動的サーマルサイクリング
TCB-SV はオーバーシュートなしで高速交互加熱/冷却に対応できますか?
はい - の画期的な機能の 1 つです。TCB-SV マイクロTEC用温度調節器は「熱速度フィードフォワード」です。 PCR またはレーザー波長の安定化では、多くの場合、加熱と冷却を急速に切り替える必要があります。 TCB-SV はペルチェ反転を予測し、逆起電力を補償します。 Fuzhou X-Meritan Technology Co., Ltd. は、3x3 mm TEC で 5°C/s のスルーレートと 3% 未満のオーバーシュートを実証しました。このため、量子カスケード レーザーのパッケージングやマイクロ流体サーマル サイクラーに最適です。
🏭 アプリケーションのパノラマ: TCB‑SV が違いを生む場所
最も恩恵を受けるのはどの最先端分野でしょうか?
-
光トランシーバー– DWDM レーザー温度安定化 (バタフライ パッケージ内のマイクロ TEC)。
-
医療診断– 等温増幅チップ (LAMP) には ±0.1°C の精度が必要です。
-
宇宙・航空宇宙– 低電力バジェットで冷却する小型 IR 検出器。
-
実験室の機器– 微量熱量測定。熱質量が低いことが重要です。
福州 X-Meritan Technology Co., Ltd. は、その EMC プロファイルが非常にクリーンであるため、量子センサーを開発する研究機関に TCB-SV を供給しています。
❓ よくある質問 (TCB‑SV およびマイクロ TEC)
TCB-SV はミリアンペア未満の TEC 電流でも動作しますか?
絶対に。 TCB-SV の出力段は、16 ビット DAC と高精度オペアンプ ドライバーのおかげで、0.2 mA まで線形です。多くのマイクロ TEC、特にセンサー冷却用のマイクロ TEC では、10 mA 未満の電流が必要です。コントローラーは、このような低いレベルでも直線性を維持し、H ブリッジ設計に見られる「クロスオーバー歪み」を回避します。 Fuzhou X‑Meritan Technology Co., Ltd. は、1 mA 未満の精度を最大化するためにセンス抵抗を校正するためのアプリケーション ノートを提供しています。
どのような温度センサーインターフェースに対応していますか?
TCB-SV は、PT100/1000 RTD、NTC サーミスタ (線形化テーブル付き)、さらには設定可能なアナログ フロントエンドを介して AD590 や LM335 などのソリッドステート センサーをネイティブにサポートします。プログラム可能な励起電流を備えた 24 ビット デルタシグマ ADC が含まれています。マイクロ TEC アプリケーションの場合は、熱遅れを減らすために小型の NTC チップ サーミスター (サイズ 0201) を使用することをお勧めします。 Fuzhou X‑Meritan Technology Co., Ltd. は、統合を加速するために、事前に整合されたサーミスター曲線を提供できます。
マルチゾーンマイクロTEC制御のために複数のTCB-SVコントローラーをデイジーチェーン接続できますか?
はい、TCB‑SV には、構成可能なアドレス指定を備えた I²C/SMBus インターフェイスが含まれています。単一バス上で最大 16 個のデバイスを動作させることができるため、アレイ導波路回折格子やマイクロプレート サーモサイクラー用のマルチチャネル システムを簡単に構築できます。ホストは温度テレメトリを読み取り、設定値を個別に書き込むことができます。 Fuzhou X‑Meritan Technology Co., Ltd. は、迅速なプロトタイピングのための Python ライブラリと GUI を提供しています。
TCB‑SV ファームウェアは、将来の TEC 材料に合わせてアップグレードできますか?
絶対に。 UART/I²C を介したアプリケーション内プログラミング (IAP) ブートローダーを備えています。異なるインピーダンスまたはゼーベック係数を持つ新しい薄膜 TEC が出現すると、PID および線形化テーブルを更新できます。 Fuzhou X‑Meritan Technology Co., Ltd. は、新しいマイクロ TEC の適応ゲイン スケジューリングを改善するファームウェア パッチを定期的にリリースしています。これにより、将来の投資も保証されます。
TCB-SV には、デリケートなマイクロ TEC に対してどのような保護機能が含まれていますか?
プログラム可能な電流制限、サーマルシャットダウン、突入電流を防止するソフトスタートを備えています。コントローラは TEC 電圧を常に監視し、100 µs 未満で断線または短絡状態を検出し、出力を無効にします。このレベルの保護は、医療または航空宇宙ハードウェアに組み込まれた高価なマイクロ TEC にとって不可欠です。
📚 参考文献と技術ソース
- 🔗 福州 X‑Meritan Technology Co., Ltd. – TCB‑SV 製品概要とホワイトペーパー (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: 「共同パッケージ化された光学部品用の Micro TEC コントローラー」 (Vol. 13、2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: 「小型ペルチェデバイスによるサブミリケルビン制御」 (2023) – https://link.springer.com/article/... (アンカー)
- 🔗 アプリケーションノート AN‑102:マイクロTECを振動なく駆動福州 X‑Meritan Technology Co., Ltd. 製 (リクエストに応じて入手可能)
のTCB-SV マイクロTEC用温度調節器評価する準備ができています。福州X‑メリタンテクノロジー株式会社。無料の設計レビュー、サンプルユニット、技術コンサルティングを提供します。 お問い合わせ今。
