X-Meritan は、短サイクル PID を備え、マイクロ オブジェクト向けに設計された中国品質の ATC-M1 温度コントローラーの大手サプライヤーです。 DFB レーザーなどの小型光学デバイスを伴うエンジニアリングの課題には、非常に限られたスペース内での正確な温度制御が必要です。 X-Meritan は、中国に拠点を置く当社の施設でこれらの特殊なコントローラーを製造することにより、超小型の寸法と高速応答制御アーキテクチャのバランスをとった高性能ソリューションを世界中の開発者に提供します。

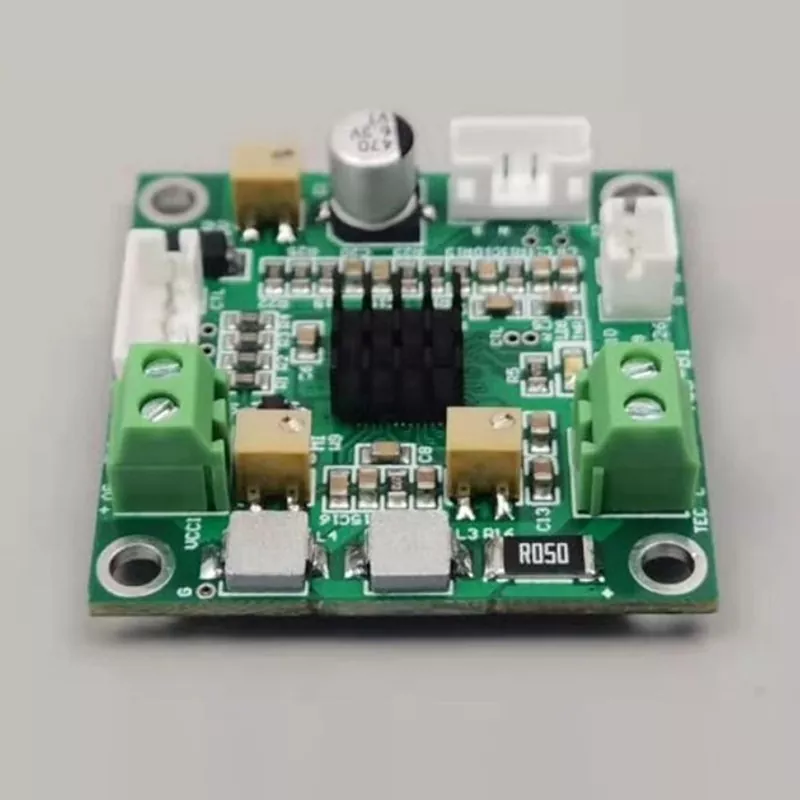

X-Meritan 製の短サイクル PID を備え、マイクロ オブジェクト向けに設計された高品質の ATC-M1 温度コントローラーは、TO-CAN パッケージおよびマイクロ電子アセンブリ向けに最適化された主力の熱管理モジュールです。このコントローラーは特殊な短サイクル PID アルゴリズムを利用して瞬時の補正を行い、外部変動にもかかわらずマイクロスケールの熱質量が安定した状態を維持します。 X-Meritan は専用メーカーとして、内部スペースが重要な制約となるシステムにシームレスに統合できるように ATC-M1 を設計し、従来のコントローラーの設置面積を気にせずに工業グレードの精度を実現します。
| パラメータ | 技術的要件/価値 |
| 製品名 | 温度制御パネル |
| モデル番号 | ATC-M1 |
| ボード電源電圧 (DC) | 3.0V～5.0V |
| 出力効率 | 約80% |
| TEC最大電圧 | 4.3V (5V電源時) / 2.5V (3.3V電源時) |
| TEC最大電流 | 2.5A |
| 温度センサーの種類 | 10K NTC |
| 温度制御の安定性 | 0.001℃ |
| 温度設定方法 | ポテンショメータまたはアナログ入力 |
| デフォルトの温度制御範囲 | +10 ～ +40 ℃ |
| 工場出荷時の設定温度 | 25℃ |
| 工場出荷時のデフォルトの最大出力電圧 | 2.0V |
| 工場出荷時のデフォルトの最大出力電流 | 1.0A |
| 調整方法 | W9 ポテンショメータ |
| 動作温度範囲 | -40 ～ +45 ℃ |
| 寸法 (長さ x 幅) | 34mm×20mm |
| 全高 | 15.5mm |
| ピンの高さ | 5.5mm |
短周期PIDアルゴリズム
このコントローラーは、熱慣性の低い微小物体向けに設計された最適化されたフィードバック ループを備えており、迅速な安定化と高周波の修正応答を提供します。
究極の省スペース設計
高密度統合向けに設計された ATC-M1 は、小型光学デバイスやセンサー ハウジングの最も狭い内部空洞に適合します。
シームレスな TO-CAN 統合
統合されたクーラーとプローブを備えた DFB レーザーと TO-CAN パッケージを管理するように特別に設計されており、正確な波長の安定化を保証します。
高効率の熱出力
ATC-M1 は、小型サイズにもかかわらず、マイクロクーラーに安定した電力を供給し、敏感な半導体接合部に安定した熱環境を維持します。
産業グレードの信頼性
ISO 準拠の工場で製造された各ユニットは、通信や航空宇宙センシングの厳しい環境に耐えられることを確認するために厳格なテストを受けています。
短周期 PID を備え、微小物体向けに設計された当社の ATC-M1 温度コントローラーは、現在、次の分野で広く使用されています。
DFB レーザー ダイオード安定化: ATC-M1 は、高速光ファイバー通信モジュールの周波数ドリフトを防ぐために必要な正確な短サイクル フィードバックを提供します。
TO-CAN パッケージの熱管理: 熱質量が制限された小型 TO タイプの金属缶に収容された半導体コンポーネントの冷却と監視に最適です。
マイクロ光学センシング: 安定した動作温度を維持することで、コンパクトな赤外線センサーと分子検出器の精度を保証します。
Q: 微小物体向けに設計された短周期 PID を備えた ATC-M1 温度コントローラーにとって「短周期 PID」が重要なのはなぜですか?
A: 微小な物体は、大きなシステムよりもはるかに早く加熱および冷却されます。短サイクル PID により、コントローラーはより高い周波数で出力を更新できるため、標準的な産業用コントローラーでよく発生する温度の「オーバーシュート」を防ぐことができます。
Q: ATC-M1 は既存の小型光学システムに適合しますか?
A: はい。短サイクル PID を備え、微小物体向けに設計された ATC-M1 温度コントローラーは、当社の最もコンパクトな設計の 1 つであり、統合フォトニクスやポータブル診断ツールなど、スペースが重大なボトルネックとなるシステム向けに特別に作成されました。
Q: X-Meritan は、初期のシステム統合に関する技術支援を提供しますか?
A: もちろんです。当社の専門家チームは、迅速かつ効果的なソリューションを提供し、お客様の特定のハードウェア設計内で ATC-M1 が最適に動作することを保証するための包括的なアフターセールス サポートを提供します。
1. X-Meritan はトレーダーとは異なり、中国で独自の専門工場を運営しています。当社は、ATC-M1 のすべてのコンポーネントの完全なトレーサビリティを維持し、PCB レベルからすべてのユニットに産業グレードの信頼性が組み込まれていることを保証します。
2. 当社はボードを販売するだけではありません。私たちのチームには、DFB レーザーと TO-CAN 統合プロジェクトに直接取り組んできたアプリケーション エンジニアが含まれています。弊社では、マイクロオブジェクトの熱抵抗マッチングと PID パラメータの事前設定に関する具体的なアドバイスを提供します。
3. 当社のコントローラーは、光ファイバー通信や医療診断など、0.1°C のドリフトがシステム障害を引き起こす可能性がある一か八かの環境にすでに導入されています。
4. 私たちは、マイクロ電子デバイスの研究開発のペースが速い性質を理解しています。当社は、詳細な技術データシートに裏付けられた、お客様の即時のテストと検証のニーズをサポートするために、ATC-M1 の即出荷可能な在庫を維持しています。
5. 長年にわたる生産とコラボレーションの経験により、X-Meritan はすべての製品が世界市場に必要な工業規格を満たしていることを保証し、国際製造業者に信頼できるサプライ チェーンを提供します。
